銘鑫廢舊鉛酸電池冶煉回轉爐

工藝介紹

作用

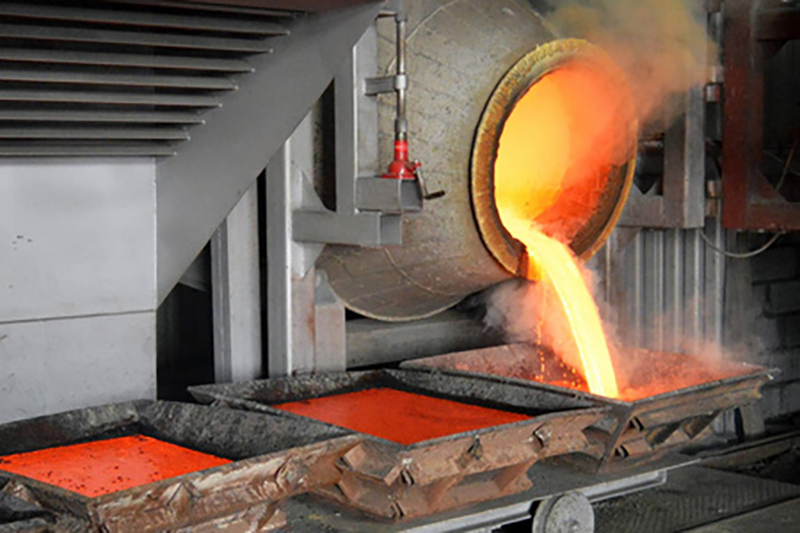

回轉爐設計用于處理和回收鉛酸電池廢料中的鉛，并用于還原硫酸鉛、氧化鉛、鉛精礦、鉛渣和鉛礦石。回轉爐將在約1000-1200oC的溫度下工作。在設定室的排氣管上設置熱電偶探頭，用于控制和保持爐內溫度。熔爐由一個旋轉滾筒（外殼）組成，該滾筒安裝在裝配有滾筒驅動機構的底盤上。外殼內徑固定有耐熱隔熱磚和高耐久耐火襯里。熔爐通過稱為裝料門的可打開門裝料，并從位于周邊的兩個膠帶口清空。自動/手動燃燒器位于爐膛前部的進料門上，以達到所需的爐膛溫度。燃燒器配有安全附件。在爐膛排氣門的另一側，可攜帶回轉爐產生的煙氣，這些煙氣在污染控制設備中按照污染控制規范進行進一步處理，經過精細處理的煙氣通過煙囪排入大氣。此外，還提供了無組織排放控制系統，以收集操作過程中從覆蓋回轉爐的回轉端產生的任何煙霧或煙氣（包括進料口、排氣口）

結構組成
旋轉爐體：由爐殼、輻條、鋼軌、滾輪、齒輪傳動裝置、中心機座及動力部分等構成。中心機座位于旋轉爐體底部中心位置，是爐體旋轉的關鍵，爐殼外緣底部圓周為銷齒輪結構，底部焊接的輻條向四周輻射，鋼軌則焊接在輻條底部，坐落在滾輪上，由動力源連接齒輪與爐殼底部外邊緣圓周構成齒輪傳動，帶動爐殼旋轉。

機械熱風旋轉爐
旋轉機構：核心結構由旋轉中心及滑輪構成，旋轉中心包括旋轉軸、軸承、中心機座及軸承端蓋，滑輪機構由導向輪及鋼軌組成，爐體重量由導向輪支撐，爐殼底部的鋼軌為導向輪的軌道，使?fàn)t殼受較小力矩而旋轉。
啟動裝置：作為爐體旋轉的動力源，由減速器、大齒輪、小齒輪、傳動軸、銷齒輪構成，可通過變頻器調節電機頻率控制爐體旋轉速度，選定電機轉速后，通過各傳動設備速比確定銷齒輪轉速。

特點
高效烘烤：臺車式烘烤，可整車推進推出，適合較大量產品生產，省時省力，能使制品色澤一致。
溫度均勻：特殊風道設計保證對流充分，三段式可調風口，能適應不同制品、不同季節對烘焙質量的特殊要求，確保爐內溫度分布均勻。
安全便利：設有自動抽風機構，開門時吸走熱氣，防止熱氣撲面?zhèn)耍惶厥鉅t外斜板設計，使門的開合自動升降，兼顧臺車進出及密封保溫；開門后轉盤自動定位停止，方便臺車進出，關門后自動運轉，提高運行效率。
節能環保：三層保溫設計，熱損耗少；快、慢兩種風速設計，使烘爐烘烤不同食品時，可選擇熱風循環速度，達到烘烤速度與質量的協調統一，節省能源。
監控保護：加熱系統、傳動系統、抽風系統、快慢風電機系統都有異常監控裝置，當系統出現異常時，操作界面一目了然，便于及時發現和處理問題。

旋轉管式爐類型及特點
按加熱方式分：電阻加熱旋轉管式爐，常用于材料燒結、礦石焙燒、金屬退火等，通過電阻絲發熱提供熱量；感應加熱旋轉管式爐，利用電磁感應原理使?fàn)t管內導電樣品自身產生渦流發熱，溫度均勻性好，適合高熔點金屬或特殊材料的快速加熱，如金屬熔煉、合金制備等。
按氣氛環境分：空氣氣氛旋轉管式爐，在常壓空氣環境中工作，無需額外氣體保護，可用于氧化焙燒、有機物碳化等；惰性氣氛旋轉管式爐，配備氣體流量控制系統和密封爐管，用于金屬材料還原等；真空旋轉管式爐，配有真空泵和真空密封裝置，適用于高溫真空燒結、易氧化金屬的熱處理等。
按安裝方式分：水平旋轉管式爐，爐管水平放置，適用于一些對物料均勻受熱要求較高的工藝；傾斜旋轉管式爐，爐管傾斜安裝，可用于礦石連續焙燒等；垂直旋轉管式爐，爐管垂直設置，常用于金屬粉末還原、催化劑連續再生等。

應用領域
材料科學：用于納米材料合成，如碳納米管、金屬氧化物納米顆粒的制備，以及電池材料制備，如鋰離子電池正極材料 LiCoO?的燒結等。
化工與催化：可進行有機化合物熱解，如廢塑料裂解制油，以及在催化劑制備和再生過程中發揮作用，為催化劑提供均勻的受熱環境，提高催化劑的性能和使用壽命。
冶金行業：適用于金屬礦焙燒，如硫化礦氧化焙燒提硫，以及金屬粉末退火，如鐵粉去除應力等工藝，有助于提高金屬的純度和質量。
環保領域：可用于危險廢棄物高溫處理，如醫療垃圾熱解，以及廢舊電池回收，通過焙燒分離金屬元素，實現資源的回收利用和廢棄物的無害化處理。
